Hager 49111 - Clignotement (presque) toutes diodes

[14 Oct 2020, 18:54]

Bonjour la communauté,

Je recherche un connaisseur des modèles Hager/Flash (il est question ici du gestionnaire d'énergie 49111) pour de l'aide sur la résolution du problème suivant:
J'ai réalisé les cablages comme indiqué sur la notice (cf pièce jointe) et j'obtiens le résultat suivant:
- diode télé info OK (rouge fixe) et je vois les HC/HP sur l'écran (abo EDF HC/HP)
- les 3 autres diodes clignotent (abaissement tarifaire, eau chaude sanitaire et délestage)

J'ai vérifié le câblage de tous les radiateurs: OK (notamment vis à vis du mauvais branchement du fil pilote) et ils répondent tous au changement de mode (confort/eco) du gestionnaire.

Par contre rien ne se passe sur la gestion du chauffe eau, et ça clignote, ça clignote =(.

Si quelqu'un s'y connaît sur ce modèle, je suis preneur de conseils !

A vous lire,

Thomas

[14 Oct 2020, 19:56]

Bonjour,

Parmi les problèmes possibles qui causent le clignotement généralisé.
Vous êtes bien branché sur I1 I2 au niveau compteur et non C1 C2 mais la qualité de liaison est mauvaise ? les fils sont trop longs et non blindés à la terre.
Vous avez inversé la phase et le neutre quelque part ?

[14 Oct 2020, 20:16]

Bonsoir Yvan78,

Alors j'ai bien pris soin de brancher sur I1 et I2, et j'ai le voyant télé-info rouge fixe ainsi que la bonne indication des HP /HC sur la console. Les fils ne sont pas très long 1m max, 1,5mm2. Par contre que voulez vous dire par 'blindés à la terre' :p ?
Je vais de ce pas revérifier les connexions phase/neutre.

Pour info j'ai débranché tous les fils pilotes (radiateurs) et ça clignote pareil x(.

[18 Oct 2020, 20:33]

Bonjour,

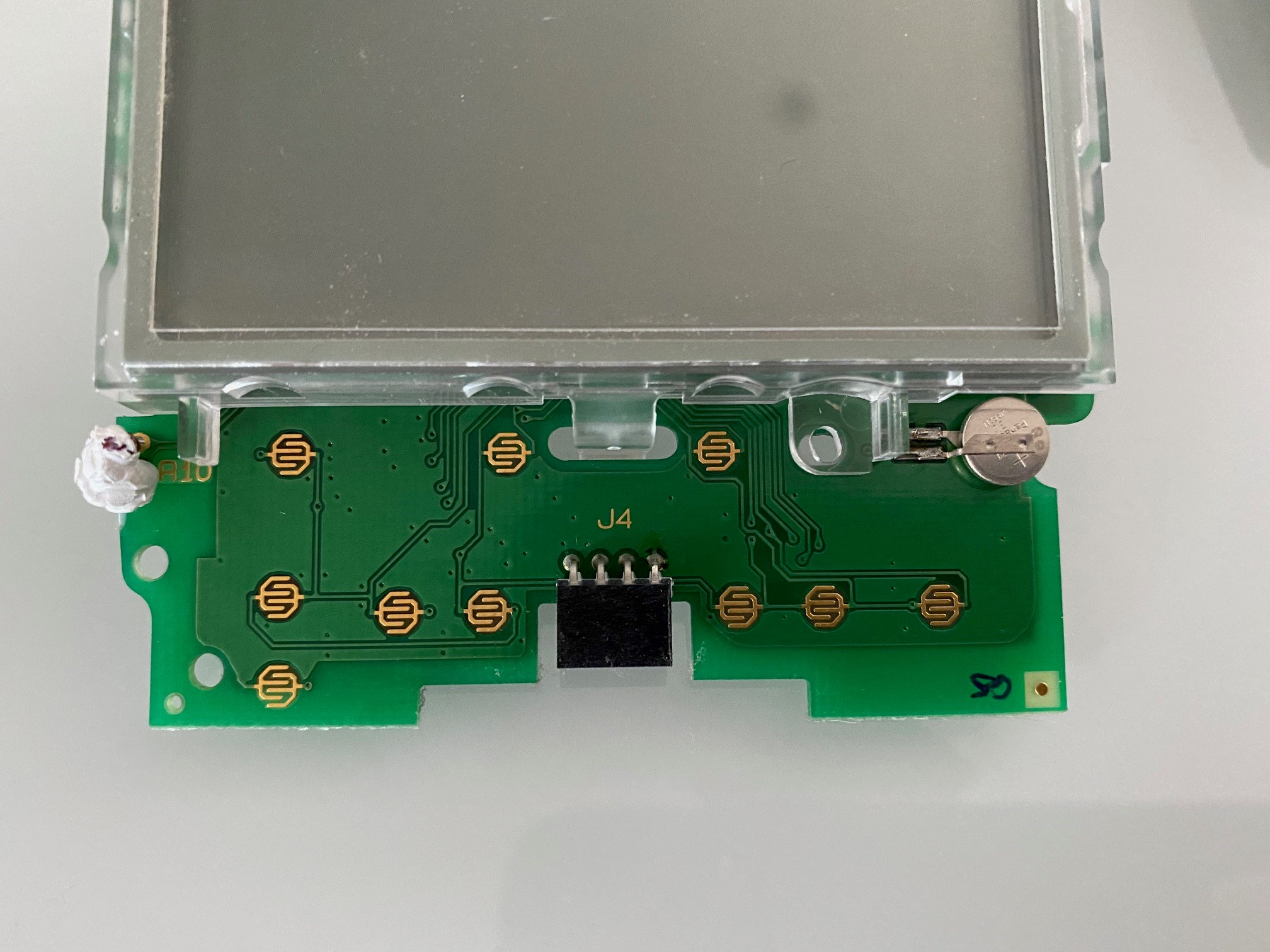

Je suis toujours en quête de conseil pour résoudre mon problème. Aujourd'hui j'ai ouvert le boitier avec l'écran et j'ai trouvé un composant avec une mousse blanche (voir photo) une idée de ce que c'est et si ça peut causer une panne de communication avec le boîtier du tableau électrique ?

[19 Oct 2020, 11:52]

Aujourd'hui j'ai ouvert le boitier avec l'écran et j'ai trouvé un composant avec une mousse blanche (voir photo) une idée de ce que c'est et si ça peut causer une panne de communication avec le boîtier du tableau électrique ?

Difficile de dire en regardant la photo .. Il semble que ce soit juste une sorte de colle qui trouverait une utilité pour pour maintenir en place des diodes.

[19 Oct 2020, 12:31]

sur le Flash 49111, le bouton reset programmateur-flash-49111-panne-t626.html
et si pas de mieux, court-circuiter un instant la pile pour vider les mémoires

[11 Nov 2020, 18:10]

Hello,

J'ai finalement craqué et j'ai tout démonté... :p.

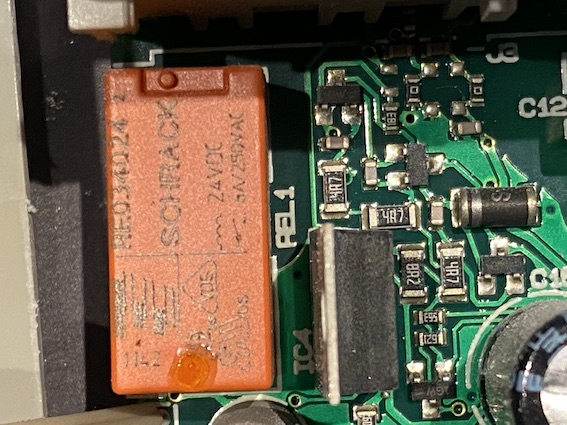

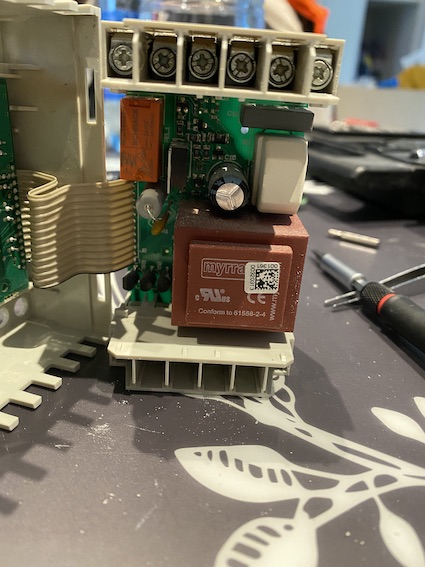

Et voilà ce que j'ai trouvé dans le boîtier du tableau électrique (49111). Ca m'a l'air un peu cramé x(.
Vous pensez que c'est réparable? et dans l'affirmative quels seraient les composants à changer? (c'est cramé derrière le bloc orange, le reste du circuit est propre).

[11 Nov 2020, 20:36]

Ca a cramé sous le relais 24V. Vous avez vu s'il y a un composant qui a brulé ou ce sont juste les soudures qui ont arqué ? Dans ce cas, nettoyer et essayer de refaire des soudures propres si besoin en refaisant les pistes avec des brins de fil électrique. Il y a des chances que ce soit juste un vieillissement des soudures qui lient les pattes du relais au circuit imprimé.

[12 Nov 2020, 13:47]

Les relais ont un gros défaut : il s'usent et sont responsables de beaucoup de pannes. Pour cette raison, ils ont été remplacés par des triacs dans de nombreuses applications.

Les contacts internes chromés s'oxydent. Les fermetures/ouvertes provoquent des étincelles puis des arcs électriques.
Si l'arc électrique dure trop longtemps, il y a un gros dégagement de chaleur. Les contacts et les soudures fondent. Sur le dessus du boitier orange, une zone semble avoir fondu. Il ne suffirait pas de refaire les soudures mais aussi remplacer le relais.

Il y a beaucoup de suie

La photo montre aussi un condensateur jaune (polarisé ?) qui aurait fumé. Relais ou condensateur en cause ? La photo n'est pas très nette pour le savoir.
