Sauter Saltarello ne s'allume plus

Demande d'aide pour dépanner un radiateur électrique. Recherche de documentation, de notice... Aide pour le réglage et l’utilisation des appareils de chauffage électrique.

de Vivien

Bonjour,

J'ai un problème avec mon chauffage électrique qui ne s'allume plus.
J'ai bien le 220v qui arrive au domino, mais la commande digitale ne s'allume.

J'ai un peu chercher sur internet le boitier électronique pour le remplacer, mais je ne trouve pas.

Radiateur électrique à inertie Sauter Saltarello

Est ce que quelqu'un pourrait me donner une solution pour remettre en marche ce radiateur ?

Merci d'avance de vos réponses.



25 Nov 2014, 19:28


de Merik

Il est assez vieux ce modèle ? Sauter a encore des pièces détachées en stocks ?

Si non, démontez le boîtier thermostat et envoyez sur le forum une photo de la carte électronique du thermostat. Les dépannages sont souvent assez faciles à réaliser. Il faut déjà voir à quoi ressemble le circuit d'alimentation.



25 Nov 2014, 20:10


de Bricoleur

Le LCD ne s'allume plus.
La panne est donc localisée au niveau du circuit de l'alimentation basse tension du thermostat. Possible juste une condensateur à 2€ à remplacer. Bon, il faut lui ouvrir le ventre :shock:



26 Nov 2014, 13:16


de panne

Bonsoir, Victime de la même panne sur le même appareil ,avez vous trouvé des solutions, régulateur de tension ou condensateur? Le ventre est ouvert qu' est ce que je dois changer?



25 Jan 2015, 17:49


de Merik

Vous pouvez poster une photo de la carte électronique sur le forum (format jpeg ou gif dans les message envoyés au forum par l'option ajouter des fichiers joints de 2 Mo max).



26 Jan 2015, 11:21


de panne

Bonjour merci de votre intéret,Ce sont 2 photos de la platine une fois démontée le radiateur cache les composants du circuit.
Le composant bleu au premier plan de référence: B3293 X2 MKT/SH après recherche serai un condensateur ayant posé des problèmes à un thermostat Delta dore minor 10

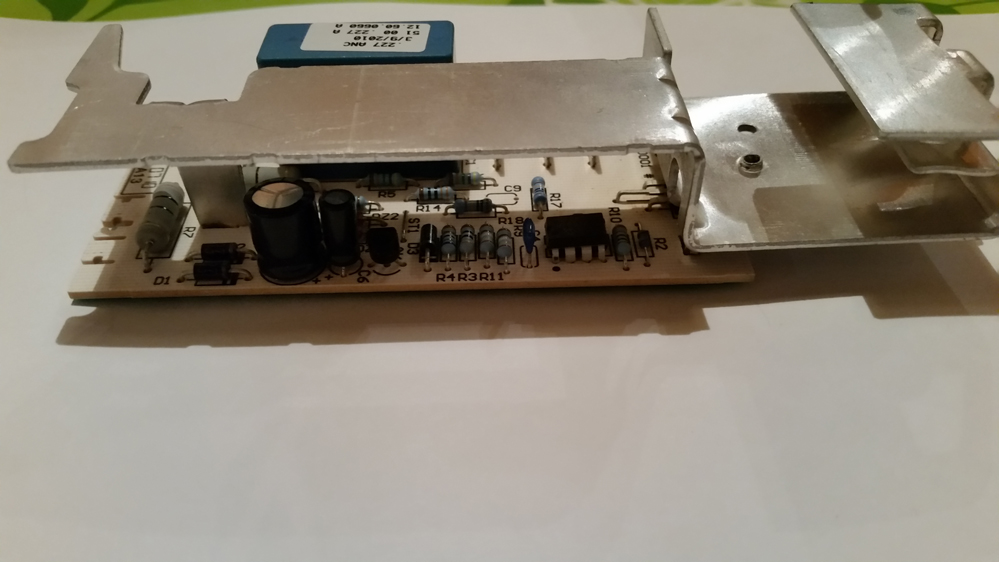

Carte électronique du thermostat du radiateur Sauter saltarello

Le circuit intégré à 3 pates est un L79L05 GE 927 Au voltmètre on trouve moins d' 1 volt. Entre ses bornes

Carte d'alimentation



27 Jan 2015, 18:27


de Merik

Oui, c'est une alimentation capacitive (sans transformateur pour abaisser le 230 volts), et en effet, souvent le condensateur en vieillissant ne transmet plus assez de courant pour obtenir une tension d'alimentation suffisante. Le cas a été rencontré sur ce forum pour des produits d'import et des marques françaises.

Cela expliquerait que le régulateur ( L79L05) ne puisse pas fournir la tension d'alimentation 5 volts.

Il me semble que la valeur du condensateur bleu est de 1 micro Farad ... (105)

The MKT film capacitors of the B3293* series cover a capacitance range from 0.1 to 10 µF and are designed for a nominal voltage of 305 V AC to IEC 60384-14. Their maximum operating temperature is 105 °C. The types with capacitances of up to 2.2 µF have X2 safety certification.



27 Jan 2015, 19:12


de panne

Merci je peux tenter de le remplacer mais ou peut on trouver la mème référence ou un équivalent, Il ne faudrai pas cramer les circuits derrière.



27 Jan 2015, 19:41


de Bricoleur

De grande chance que ce soit le condo!!

Un fer à souder et de l'étain, et si possible une pompe ou de la tresse à dessouder.

Pour retirer le condensateur, il suffit de chauffer la soudure sur les 2 pattes métalliques et tirer successivement de chaque côté.
Ne pas chauffer trop longtemps le circuit imprimé. Les pastilles et les pistes pourraient se décoller.

Avant d'installer le nouveau condensateur il est préférable de bien nettoyer les pistes et d'enlever l'ancien étain. Ne pas chauffer trop longtemps les patte du condensateur neuf. Pas plus de 2 ou 3 secondes. Si on rate la soudure mieux vaut laisser refroidir et recommencer.



27 Jan 2015, 20:45


de Masof

Vivien a écrit:Bonjour,

J'ai un problème avec mon chauffage électrique qui ne s'allume plus.
J'ai bien le 220v qui arrive au domino, mais la commande digitale ne s'allume.

J'ai un peu chercher sur internet le boitier électronique pour le remplacer, mais je ne trouve pas.

Radiateur électrique à inertie Sauter Saltarello

Est ce que quelqu'un pourrait me donner une solution pour remettre en marche ce radiateur ?

Merci d'avance de vos réponses.


Bonjour,

J'ai eu le même problème avec mon chauffage Sauter (Le même circuit électronique que sur la photo). Après un bon moment de diagnostique, j'ai détecté la panne que niveau des diodes zeners. Je les ai retiré et le circuit remarche, mais je dois les remplacer pour sécuriser le circuit. J'espère que vous avez réparé le votre.



09 Mar 2015, 01:32


de Bricoleur

Des diodes zener de protection type "DIODE TRANSIL" ?



09 Mar 2015, 12:20


de Maro

Bonsoir,

Ce poste est ancien mais je tente tout de même. Avait vous réussi à redémarrer votre radiateur ? Si oui diode zener ? Ou autre ? merci d' avance



06 Nov 2015, 20:31


de michel-18

Bonsoir,
Alors c'était quoi le problème ?
Condensateur ou pas ? Quelle est sa valeur et où l'avez commandé ce condensateur ?
Merci.



25 Nov 2015, 00:02


de Touriste21

Bonjour,

J'ai le même problème sur un radiateur Madison. On a changé le condensateur bleu mais le problème ne venait pas de là. Auriez-vous des idées de test à faire pour savoir d'où vient la panne ? En ce moment, le radiateur serait bien utile... Je remercie donc toute personne qui aurait une idée à me transmettre...



11 Nov 2017, 20:17


de Bricoleur

La carte électronique est la même pour le Sauter Madison ?

Il faut commencer par vérifier que la partie alimentation basse tension fonctionne.
La tension alternative dérivée par le condensateur bleu est redressée par les 2 diodes (D1 et D2) puis filtrée par les condensateurs noirs en forme de cylindre. Avec le multimètre, mesurer des tensions continues aux bornes de ces condensateurs inférieures à 20 volts. Si les tensions sont absentes, il faut vérifier si une diode ou une résistance n'est pas coupée en amont.

La partie alimentation qui transforme le 230 volts en tensions continues est dans ce style :

alimentation capacitive



11 Nov 2017, 23:29


de Touriste21

Bonjour,

Un grand merci pour ta réponse. Côté investigations, cela nous a permis d'avancer. Comme nous avions des doutes sur les diodes zener, nous les avions démontées pour les tester. Erreur ou pas, le petit condensateur rond vert s'est mis à fumer peu de temps après le branchement. Gloups ! Maintenant, c'est certain, celui là est à changer :D
On a quand même pris les mesures aux bornes des différents condo :
- 20V DC aux bornes du gros bleu,
- 50V DC aux bornes du vert rond,
- 0.7V DC aux bornes du petit noir...
Le 50V fait beaucoup, non ? Mais c'est peut-être du à l'absence des zener...
Bref, on va changer des composants : les condo et les zener. Après on te dira si ça change quelque chose ou pas...

Thermostat Madison en panne

Ci joint une photo du circuit et des composants démontés.

Réparation du Sauter Madison



12 Nov 2017, 21:26


de Zeb

0,7 volts aux bornes du condensateur de filtrage noir .. Pas bon

Sur ces condensateurs est indiquée une tension de service. On déduit 30% pour avoir une idée de la tension continue qu'on doit trouver à leurs bornes. La zener qui régule cette tension est peut être en court-circuit.

Sur les zener est souvent inscrite leur tension inverse correspondant à la tension de l'alimentation.
Il y a 2 zeners. Donc 2 tensions. Souvent du 5 volts pour alimenter les circuits intégrés, et une tension + importante pour l'afficheur LCD.



12 Nov 2017, 22:03


de Touriste21

Bonjour,

Après un passage par le magasin d'électronique local (à Lyon, ça se trouve !) et des soudures pas évidentes à faire (on avait abimé le circuit en dessoudant), le miracle s'est produit : le radiateur marche à nouveau !!! C'est top !! Merci pour votre aide.

Pour les mesures, nous avons désormais 12 et 5V au lieu des 50 et 0.7 précédents. On pense que ce sont les zener qui avaient lâché. Pourquoi ? Aucune idée. On espère donc que ça va tenir...

Au final, nous avons donc changé les 3 condensateurs (un gros bloc bleu et 2 ronds) ainsi que les 2 zener pour un investissement de 5 euros. Ca valait le coup d'essayer même si, dans le lot, certains composants étaient peut-être bons.



14 Nov 2017, 10:47


de Bricoleur

Pour une fois, une panne qui n'est pas un défaut de qualité des composants ou de la conception. Une panne "normale".



15 Nov 2017, 18:34


de didier17

Bonjour à tous

Bien j ai le même problème sur un sauter, (Cité dejà dans ce forum plus haut)

j ai donc remplacer les deux diodes zener ref BZX 85c 6v2
le condensateur vert de 220mf 35 volt
le petit condensateurnoir de 10mf de 65 v
et le condensateur filtre bleu B3293X2 en 1mf pour 30V

Bouh ca ne marche pas!

Je me retrouve avec une tension de 66 volts aux bornes du condensateur de 220mf prévu pour une tension max de 35 v... Ca chauffe dure et ca va gonfler si je continue :lol:
Je ne sais pas quel composant autour délire joyeusement au point de m offrir une telle tension?
Quelqu 'un aurait une idée.
L alim est identique à la photo de ce post sur les radiateurs.

A+ Et bonne année



11 Jan 2018, 17:47


de Zeb

didier17 a écrit:j ai donc remplacer les deux diodes zener ref BZX 85c 6v2
le condensateur vert de 220mf 35 volt
le petit condensateur noir de 10mf de 65 v
et le condensateur filtre bleu B3293X2 en 1mf pour 30V


Faute de schéma électrique il est bien difficile de trouver ou pourrait se situer la panne.
Qui se coltine le schéma de la partie alimentation ??? En suivant les pistes, il faut 15 minutes ;)

j'ai quelques interrogations sur vos infos.
Les zeners régulent toutes les 2 la même tension, soit 6,2 volts ??
Le "condensateur filtre bleu B3293X2 en 1mf pour 30V" est un modèle Série B3293 - Classe X2 305 Volts.



11 Jan 2018, 21:30


de didier17

Bonjour Zeb
tout d abord merci pour votre réponse c est sympa.
Les deux diodes que j ai remplacées ont la même ref et tension 6v2 c est bien des 85c!
Par contre le gros condensateur bleu est bien un B3293 X2 en 1,5 mf en 305 v et non en 1mf et 30 v comme je l ai indiqué :roll:

Je vais suivre les pistes et tester plusieurs composants qui sont autour sagement alignés :lol: un L79 05 des diodes de la serie 4000 je ne les ai pas encore dessoudées et un transistor BTB 1-600 sw.
J ai un petit module testeur genre peak on verra ce qu il dit...
Dejà les diodes quand je les ai testées étaient hs et les condo avaient les farad et l esr malade... LOL
Comme je suis electro meca c est sûr je ne suis pas pointu dans notre affaire, et je vais suivre les pistes doucement...
Ces modules de puissance se retrouvent dans plein de modèles de radiateurs apparemment on a peut-etre une chance de carencer les déchetteries!
Bon je dessoude ca bientôt et je poste.
Merci Zeb



12 Jan 2018, 15:29


de didier17

didier17 a écrit:Bonjour Zeb
tout d abord merci pour votre réponse c est sympa.
Les deux diodes que j ai remplacées ont la même ref et tension 6v2 c est bien des 85c!
Par contre le gros condensateur bleu est bien un B3293 X2 en 1,5 mf en 305 v et non en 1mf et 30 v comme je l ai indiqué :roll:

Je vais suivre les pistes et tester plusieurs composants qui sont autour sagement alignés :lol: un L79 05 des diodes de la serie 4000 je ne les ai pas encore dessoudées et un transistor BTB 1-600 sw.
J ai un petit module testeur genre peak on verra ce qu il dit...
Dejà les diodes quand je les ai testées étaient hs et les condo avaient les farad et l esr malade... LOL
Comme je suis electro meca c est sûr je ne suis pas pointu dans notre affaire, et je vais suivre les pistes doucement...
Ces modules de puissance se retrouvent dans plein de modèles de radiateurs apparemment on a peut-etre une chance de carencer les déchetteries!
Bon je dessoude ca bientôt et je poste.
Merci Zeb


Bonjour à tous,

Comme promis me revoilà!

Je suis allé à la pêche aux infos... Un ingénieur par ci et un ingénieur par là pour essayer de comprendre pourquoi la tension au bornes du condensateur de 220 mf était de 66volts au lieu de 12volts.
Nous avons constaté une fuite vers les diodes D1 et D2 ref serie 1n 4007 et nous les avons remplacées et le miracle fut...
les pistes du circuit sont très fragile aussi même si celà ne se voit pas il se peut qu elles se décollent et soit coupée après soudure, donc on à vérifier aussi les continuités au beeper (hors tension)
J ai aussi remplacé le triac btb16 car je n ai pas su le tester en fait.
Donc tout fonctionne super
Bilan remplacement de :

1 condensateur 220mf 35 volts
2 diode zener 85c 6.2 v
1 condensateurB3293 X2 (Le gros bleu)
1 Triac btb 16
Et deux diodes 1n4007

Pour ceux qui se pose la question sur la valeur de la sonde thermostatique ( Celle au bout du cable noir) je l ai mesuré à 10.400 K ohms a T0 c est à dire 25 degrés env. C est une thermistance de type CTN couleur: rouge orange noir et or.
Voilà bonne journée à tous
Je remercie Zeb sur le forum et mes deux ingénieurs et aussi celui petit magasin d électronique qui essaie de survivre à Cognac et qui met tellement d énergie à vouloir vider les déchetteries des appareils réparables et jamais avar de conseils gratuits!
Didier



03 Fév 2018, 15:04


de sebbbb

Bonjour à tous,


J'ai eu la même panne : Ecran qui n'affichait rien.

J'ai changé les 2 diodes Zener achetées sur ce site : https://www.reboul.fr/catalogue/actifs- ... 27911.html (5€)


Et il est repartit ... Attention aux soudures, elles ont aussi sautées de mon coté, j'ai du faire des "ponts" ... mais ca marche !



06 Fév 2020, 12:27


de KaYann

Bonjour,

Je rencontre un problème similaire sur un Madison vieux de 8 ans environ. L'écran LCD ne s'allume plus. J'ai lu avec attention votre post, j'ai démonté le radiateur et j'ai pu avoir accès aux cartes qui sont identiques à celles décrites plus haut dans le post. J'ai commencé par mesurer la tension à l'arrivée de la petite carte qui est placée sous l'afficheur et j'obtiens 5V...Donc j'imagine qu'il est bien alimenté ?

Est-ce que le problème peut malgré tout venir de la grosse carte dont il faudrait alors que je vérifie le condensateur bleu et les diodes zener ou bien le problème vient-il plus surement de la petite carte ?

Merci de vos réponses

Yann



15 Oct 2023, 12:29


de Cronos

Il y a ce post sur le radiateur madison mais pas plus d'information. Il y a 3 fils qui vont de la carte afficheur à la carte de puissance. Le 5 volts qui est toujours présent même en veille (off). Le 3em fil est le signal de régulation de température.


AFFICHEUR DU THERMOSTAT



15 Oct 2023, 22:45


de LUDO

J'ai déjà eu un problème avec le clavier souple. La touche (MENU /0N) ne faisait plus contact, et il était impossible de faire fonctionner l'afficheur. L'afficheur restait gris sans aucun signe. Quand il fonctionne correctement, l'appui sur la touche (MENU /0N) allume le rétroéclairage bleu et la température s'affiche. J'ai été obligé d'acheter l'afficheur complet chez Sauter.



16 Oct 2023, 10:32


de KaYann

Bonjour,

Je reviens vers vous au sujet de ce post. Donc, en premier, je me suis trompé, c'était un radiateur SALTARELLO et non pas MADISON. Bref, après enquête j'ai pensé que c'était bien le module de controle qui était cramé (pièce 182 sur le plan des pièces détachées, ref 087158). J'ai téléphoné à SAUTER qui par chance en avait encore un. Je l'ai monté sur mon radiateur et ca a bien marché, j'ai retrouvé mon écran digital !!! MAIS malheureusement, je crois que la carte de puissance est aussi cramée :shock: .

Lors de la mise en chauffe...On entend un léger grésillement et puis plus rien. Il faudrait que je change le gros condo, les diodes zener etc...Mais je n'ai pas envie de m'embêter...Maheureusement, le SAV Sauter n'a plus de carte de puissance (pièce 183, ref 087218). J'ai cherché sur internet et je suis tombé sur ce lien.

Les caractéristiques sont identiques et j'ai bien regardé, les composants que j'ai pu repéré sont identiques. La carte a l'air identique mais c'est une reférence différente: 087179 .

Qu'en pensez-vous, je peux l'acheter et la monter à la place de l'autre ?

Bien cordialement

Yann



27 Déc 2023, 13:16


de Merik

Bonjour,

Pour des raisons d'homologation et de sécurité, chaque modèle doit être équipé des références constructeur. Cette carte de puissance ressemble aussi à celle qui est montée sur Sauter madison.

A mon avis, il faudrait trouver chez Atlantic et Thermor, les modèles identiques au Saltarello qui ont été commercialisés à l'époque et voir la carte d'alimentation est encore dispo.. Je ne sais pas si les 3 marques gèrent un stock commun ou disposent chacun de leur références et d'un stock. A voir chez les revendeurs de pièces détachées.



27 Déc 2023, 14:07
