Bonsoir Pago.
Décidement, tu n'as pas de chance tu avais déjà bien travaillé.
Pour ce nouveau problème, tu ne dois plus avoir d'alimentation vers la platine de commande.
Il faudrait mesurer la tension au bornes du condo que tu as remplacé.
Si tu as toujours 0 volts la carte de commande ne peux rien afficher.
Pour cela il faut demonter la carte qui est sur le support en alu.
Ne pas rebrancher la resistance de chauffage pour faire la mesure.
Dans ce cas là, pas besoin de plaquer le triac sur le radiateur car tu ne consomme pas de courant vers la resistance.
Yvon a dejà donné un schema de principe le 16/nov/2014 plus haut dans les messages.
Il est possible que la zener soit en c/circuit ou qu'une diode ou un composant soit coupé.
Essaye de suivre ce circuit au moins à l'ohmetre calibre x1
Si tu reussi à faire le schema fait en une photo, et on essayera de te guider.
Bravo encore pour ta perseverance.
Charly76
Radiateur Delonghi stilo-plus
195 messages • Page 2 sur 2 • 1, 2
-
03 Mar 2018, 02:34
Bonjour Charly76,
Merci encore pour ces conseils.
Je m'y mets dès que possible et te tiens au courant.
Cordialement
Pago
Merci encore pour ces conseils.
Je m'y mets dès que possible et te tiens au courant.
Cordialement
Pago
-
06 Mar 2018, 11:06
Bonjour le forum,
A mon tour d’apporter mon retour d’expérience sur les radiateurs delonghi:
Navy 700w et Navy 1500w
Après des congés dans les pays chauds, le retour dans la maison fut douloureux.
Les 2 radiateurs du RDC étaient éteints, impossible de les remettre en marche.
Ce forum m’aura été bien utile, je suis allé chez le petit électronicien du coin qui a les outils pour mesurer et souder proprement.
Après avoir remplacé sur chacun, le 470 uF par un Jamicon équivalent.
Tout fonctionne nickel.
Merci à tous.
Coût 30€. Je m’en sors pas mal.
A mon tour d’apporter mon retour d’expérience sur les radiateurs delonghi:
Navy 700w et Navy 1500w
Après des congés dans les pays chauds, le retour dans la maison fut douloureux.
Les 2 radiateurs du RDC étaient éteints, impossible de les remettre en marche.
Ce forum m’aura été bien utile, je suis allé chez le petit électronicien du coin qui a les outils pour mesurer et souder proprement.
Après avoir remplacé sur chacun, le 470 uF par un Jamicon équivalent.
Tout fonctionne nickel.
Merci à tous.
Coût 30€. Je m’en sors pas mal.
-
07 Mar 2018, 18:14
Le thermostat chauffe de trop chez Delonghi.
La température du dernier élément du radiateur, celui sur lequel est fixé le thermostat devrait être beaucoup plus faible que le reste du corps de chauffe. Ce n'est pas le cas. Défaut de conception.
La température du dernier élément du radiateur, celui sur lequel est fixé le thermostat devrait être beaucoup plus faible que le reste du corps de chauffe. Ce n'est pas le cas. Défaut de conception.
-
08 Mar 2018, 10:30
Bonjour à tous,
moi aussi je suis "victime" de la marque Delonghi.
En ce qui me concerne, à la mise sous tension, tout semble fonctionner. Mais dès que la chauffe commence, au bout d'à peine 2-3 secondes, le radiateur "reboot" -> c'est à dire qu'il fait comme à la mise sous tension, avec le même bip, la même séquence de couleur au niveau des led de statut.
J'ai préparé un petit visuel des différents composants :
Donc, je vais changer :
Voilà, merci de me dire si j'ai bien compris tout ce qui est dit sur ce post et si je fais bonne route.
Merci d'avance.
moi aussi je suis "victime" de la marque Delonghi.
En ce qui me concerne, à la mise sous tension, tout semble fonctionner. Mais dès que la chauffe commence, au bout d'à peine 2-3 secondes, le radiateur "reboot" -> c'est à dire qu'il fait comme à la mise sous tension, avec le même bip, la même séquence de couleur au niveau des led de statut.
J'ai préparé un petit visuel des différents composants :
Donc, je vais changer :
- C7 (1µF 275V X2 MKP) par un condensateur polypropylène PP, 1μF, ±20%, 305 V c.a., 630 V c.c., Classe X2, pas de 22.5mm -> https://fr.rs-online.com/web/p/condensateurs-polypropylene/8829496/ (a priori, EPCOS est une valeur sure) -> cause fréquente de panne, condensateur abaisseur de tension secteur, il est conseillé d'augmenter la tension car 275V peut-être un peu sensible.
- C10 (1000µF 25V) par un condensateur électrolytique aluminium 1000μF, -20%, 35V dc, Traversant, +105°C, série RS, 10 (Dia.) x 20mm -> https://fr.rs-online.com/web/p/condensateurs-aluminium/7111312/ -> autre cause fréquente de panne, condensateurs de filtrage des tensions continues, il est conseillé d'augmenter la tension de 25V à 35V.
- C12 (100µF 16V) par un condensateur électrolytique aluminium 100μF, -20%, 25V dc, Traversant, +105°C, série VY, 5 (Dia.) x 11mm -> https://fr.rs-online.com/web/p/condensateurs-aluminium/7395273/ -> autre cause fréquente de panne, condensateurs de filtrage des tensions continues, il est conseillé d'augmenter la tension de 16V à 25V.
- C11 (0.22F 5.5V) par un supercondensateur EDLC, 0,22F, 5,5V dc, Traversant, 10.5 (Dia.) x 11.5mm, pas de 5mm -> https://fr.rs-online.com/web/p/condensateurs-electriques-a-double-couche/0377372/ -> pas de cause identifié sur le forum, mais je trouve qu'il a l'air d'avoir eu chaud.
Voilà, merci de me dire si j'ai bien compris tout ce qui est dit sur ce post et si je fais bonne route.
Merci d'avance.
-
27 Mar 2018, 23:47
Oui, vous avez bien identifié les composants les plus susceptibles de causer la panne :
Les condensateurs de filtrage C10 et C12.
C7 : Le condensateur "chuteur" du 230 volts. Il vieillit rapidement.
C11 sert à sauvegarder la configuration. Rarement défectueux.
Ca devrait le faire
Les condensateurs de filtrage C10 et C12.
C7 : Le condensateur "chuteur" du 230 volts. Il vieillit rapidement.
C11 sert à sauvegarder la configuration. Rarement défectueux.
Ca devrait le faire
-
28 Mar 2018, 11:30
Bonjour à tous,
Tout d’abord merci à ce forum et à tous les contributeurs de ce sujet qui m'ont permit de réparer un Delonghi Stylo Plus 1800w.
Je viens ajouter ma pierre à l’édifice car pour moi le problème était différent.
J’ai commencé par changer les condos de filtrage et abaisseur de tension bien que ceux-ci n’avaient pas de signe extérieur de « fatigue » (pas bombé…) et cela n’a pas résolu le problème.
Alors j’ai cherché du coté des diodes, et la diode D4 était en coupure. C’est une diode cms M7, je l’ai donc remplacé par son équivalent non cms : une 1N4007.
Et mon delonghi est reparti !
Cordialement,
Arno
Tout d’abord merci à ce forum et à tous les contributeurs de ce sujet qui m'ont permit de réparer un Delonghi Stylo Plus 1800w.
Je viens ajouter ma pierre à l’édifice car pour moi le problème était différent.
J’ai commencé par changer les condos de filtrage et abaisseur de tension bien que ceux-ci n’avaient pas de signe extérieur de « fatigue » (pas bombé…) et cela n’a pas résolu le problème.
Alors j’ai cherché du coté des diodes, et la diode D4 était en coupure. C’est une diode cms M7, je l’ai donc remplacé par son équivalent non cms : une 1N4007.
Et mon delonghi est reparti !
Cordialement,
Arno
-
24 Sep 2018, 16:49
Bonjour ,
J'ai un problème avec des radiateurs DL Laguna 1000W qui sont pratiquement identiques
Les 2 radiateurs se sont mis en "erreur" avec un code 2410 qui clignote
J'ai changé les 2 condensateurs habituels , mais pas mieux, encore l'erreur 2410
Une idée ?
J'ai cherché dans le forum , mais rien sur cette erreur
Bernard
J'ai un problème avec des radiateurs DL Laguna 1000W qui sont pratiquement identiques
Les 2 radiateurs se sont mis en "erreur" avec un code 2410 qui clignote
J'ai changé les 2 condensateurs habituels , mais pas mieux, encore l'erreur 2410
Une idée ?
J'ai cherché dans le forum , mais rien sur cette erreur
Bernard
-
07 Oct 2018, 12:26
Merci car même si ton post "dkomputer" date de 2012, ta solution que je viens de mettre en œuvre a résolu cette panne. J'ai un neveu qui avait ce condensateur en réserve et mis à part le temps pour démonter, dessouder, ressouder et remonter j'ai économisé le prix de la pièce détachée (~90€).
Voir https://www.le-sav.com/5589-radiateur-s ... 0-delonghi ou https://midi-pieces-menager.fr/module/a ... nghi+stilo
Voir https://www.le-sav.com/5589-radiateur-s ... 0-delonghi ou https://midi-pieces-menager.fr/module/a ... nghi+stilo
dkomputer a écrit:Bonjour
Je déterre un sujet qui commence à dater mais j'ai eu exactement le même problème et j'ai pu réparer :- pour le 2nd, quelques secondes après l'allumage (et le réglage éventuel), il bip puis s'éteint. Il le faisait rarement, mais maintenant c'est très fréquent. Je l'ai démonté pour voir s'il n'y avait pas un mauvais contact ou une mauvaise soudure. Je n'ai rien trouvé.
J'avais donc le même problème et j'ai démonté le radiateur "pour voir".
Un des condensateurs semblait bien bombé alors je me suis dis qu'en le changeant ça pourrait peut être solutionner le problème....
J'ai finalement choisi de changer aussi le condensateur jaune (par précaution pour pas tout démonter plusieurs fois)....
Cela a solutionné la panne....
5 euros de matos....
Si ça peut servir à d'autres...
-
05 Juin 2019, 12:57
Bonjour
j'ai 2 radiateur San Marco 1000 w je viens de remplacer tout les composants principaux la résistance de 100 Ohms 5 watts
les deux condos 470 mf 35 volts et le gros jaune 4mf 275 v MKP x2 ( chez CONERAD je ne commanderais plus chez ce fournisseur le port est exorbitant) plus le triac BTA16 600SW.
TOUT LES MODES DE CHAUFFAGE ET VOYANTS FONCTIONNENT PARFAITEMENT sauf quant la résistance du radiateur est raccordée à la platine le 220v alimentant celle-ci s'écroule, quand je retire la résistance est fait la mesure il y a bien 220 volts
je la rebranche et plus de 220 v comme je viens de le dire
Sur 3 radiateurs que je possède les 3 ont rendu l'âme le premier 2 mois après l'achat et les deux autres 4 ' 5 ans après environs.
chez Leroy Merlin sur le premier qui à laché, seul le condensateur mémoire à été remplacé .alors je me pose la question si il faut remplacer toutes les pièces vraiment !!!
Cordialement.
Merci si il y a une réponse.
jean paul
j'ai 2 radiateur San Marco 1000 w je viens de remplacer tout les composants principaux la résistance de 100 Ohms 5 watts
les deux condos 470 mf 35 volts et le gros jaune 4mf 275 v MKP x2 ( chez CONERAD je ne commanderais plus chez ce fournisseur le port est exorbitant) plus le triac BTA16 600SW.
TOUT LES MODES DE CHAUFFAGE ET VOYANTS FONCTIONNENT PARFAITEMENT sauf quant la résistance du radiateur est raccordée à la platine le 220v alimentant celle-ci s'écroule, quand je retire la résistance est fait la mesure il y a bien 220 volts
je la rebranche et plus de 220 v comme je viens de le dire
Sur 3 radiateurs que je possède les 3 ont rendu l'âme le premier 2 mois après l'achat et les deux autres 4 ' 5 ans après environs.
chez Leroy Merlin sur le premier qui à laché, seul le condensateur mémoire à été remplacé .alors je me pose la question si il faut remplacer toutes les pièces vraiment !!!
Cordialement.
Merci si il y a une réponse.
jean paul
-
21 Oct 2019, 17:26
Bonjour Leblanc,
Si je comprends bien tes explications, tu places bien ton voltmetre (surement digital) directement sur les bornes d'alimentation du radiateur. Pas sur les bornes de la resistance à l'interieur du radiateur.
Merci de nous préciser.
Si c'est le cas, alors, tu peux debrancher ton radiateur du réseau et raccorder à la place par exemple une ampoule de 60watts au bout d'une douille. et mesurer la tension au bornes de ce raccordement lorsque la lampe fonctionne.
Preciser si la lampe par exemple ne s'allume pas ou faiblement dans ces conditions.
après, on avisera.
Peux tu preciser si tes radiateurs sont protégés au tableau electrique par des fusibles ou par des petits disjoncteurs.
Es-tu en monophasé ou en triphase pour ton branchement EDF.
Bon courage.
Charly76
Si je comprends bien tes explications, tu places bien ton voltmetre (surement digital) directement sur les bornes d'alimentation du radiateur. Pas sur les bornes de la resistance à l'interieur du radiateur.
Merci de nous préciser.
Si c'est le cas, alors, tu peux debrancher ton radiateur du réseau et raccorder à la place par exemple une ampoule de 60watts au bout d'une douille. et mesurer la tension au bornes de ce raccordement lorsque la lampe fonctionne.
Preciser si la lampe par exemple ne s'allume pas ou faiblement dans ces conditions.
après, on avisera.
Peux tu preciser si tes radiateurs sont protégés au tableau electrique par des fusibles ou par des petits disjoncteurs.
Es-tu en monophasé ou en triphase pour ton branchement EDF.
Bon courage.
Charly76
-
22 Oct 2019, 16:21
Bonjour,
J'ai pour ma part un problème avec un Parisio 2000W. Mais pas un arrêt après 2 mn de fonctionnement, non, en ce qui me concerne c'est un refus complet de s'allumer. On n'utilise ce radiateur qu'assez rarement mais il fonctionnait encore la semaine dernière.
Sans être électronicien mais d'un naturel curieux je suis prêt tester les différents composants s'il le faut. (je confirme que l'alimentation générale est ok est qu'il y a bien 230V à la prise)
Sa maladie semblant légèrement différente de ce qui est mentionné plus haut, je préfère vérifier auprès des spécialistes avant de changer quoi que ce soit.
Quel conseil pouvez vous me donner pour identifier d'où peut venir le problème ?
D'avance merci,
Cdt
Phil
J'ai pour ma part un problème avec un Parisio 2000W. Mais pas un arrêt après 2 mn de fonctionnement, non, en ce qui me concerne c'est un refus complet de s'allumer. On n'utilise ce radiateur qu'assez rarement mais il fonctionnait encore la semaine dernière.
Sans être électronicien mais d'un naturel curieux je suis prêt tester les différents composants s'il le faut. (je confirme que l'alimentation générale est ok est qu'il y a bien 230V à la prise)
Sa maladie semblant légèrement différente de ce qui est mentionné plus haut, je préfère vérifier auprès des spécialistes avant de changer quoi que ce soit.
Quel conseil pouvez vous me donner pour identifier d'où peut venir le problème ?
D'avance merci,
Cdt
Phil
-
22 Déc 2019, 17:59
Il y a un sujet spécifique au DELONGHI PARISIO dont les cartes électroniques sont un peu différentes de celles du Stilo Plus.
-
22 Déc 2019, 21:32
Bonjour @tous,
je viens vous voir car je me retrouve avec le même problème que vous tous, j'ai donc 4 radiateurs Délonghi depuis 4ans acheté à Castorama fin 2016 et l'un d'entre eux me pose problème.
Il ne cesse de s'allumer, biper puis s'éteindre et ainsi de suite 24h/24h.

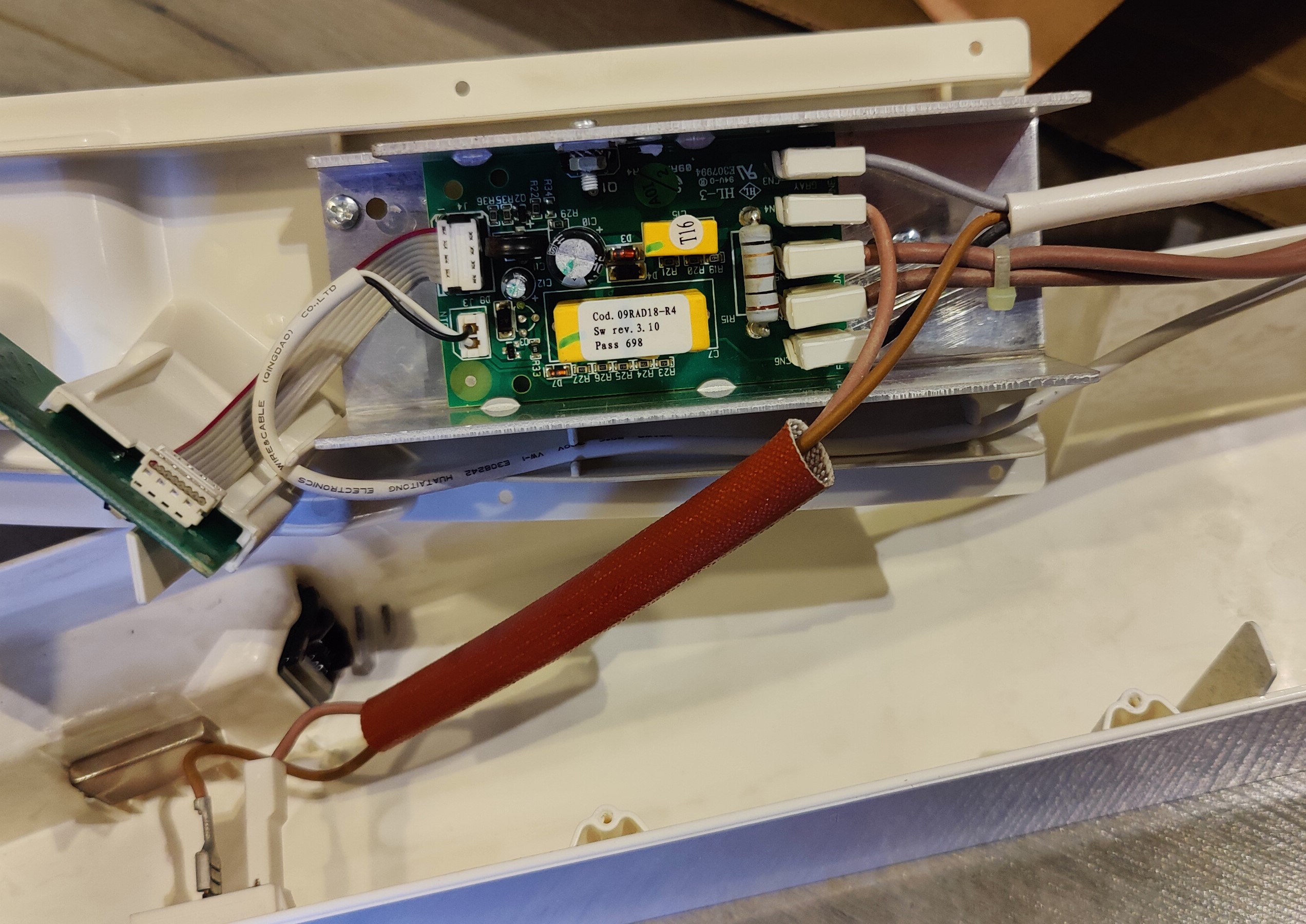

J'ai donc démonter la carte électrique et il s'agit exactement de la même que vous.
Cependant je n'ai pas vue de composant "gonflé" ou détérioré.

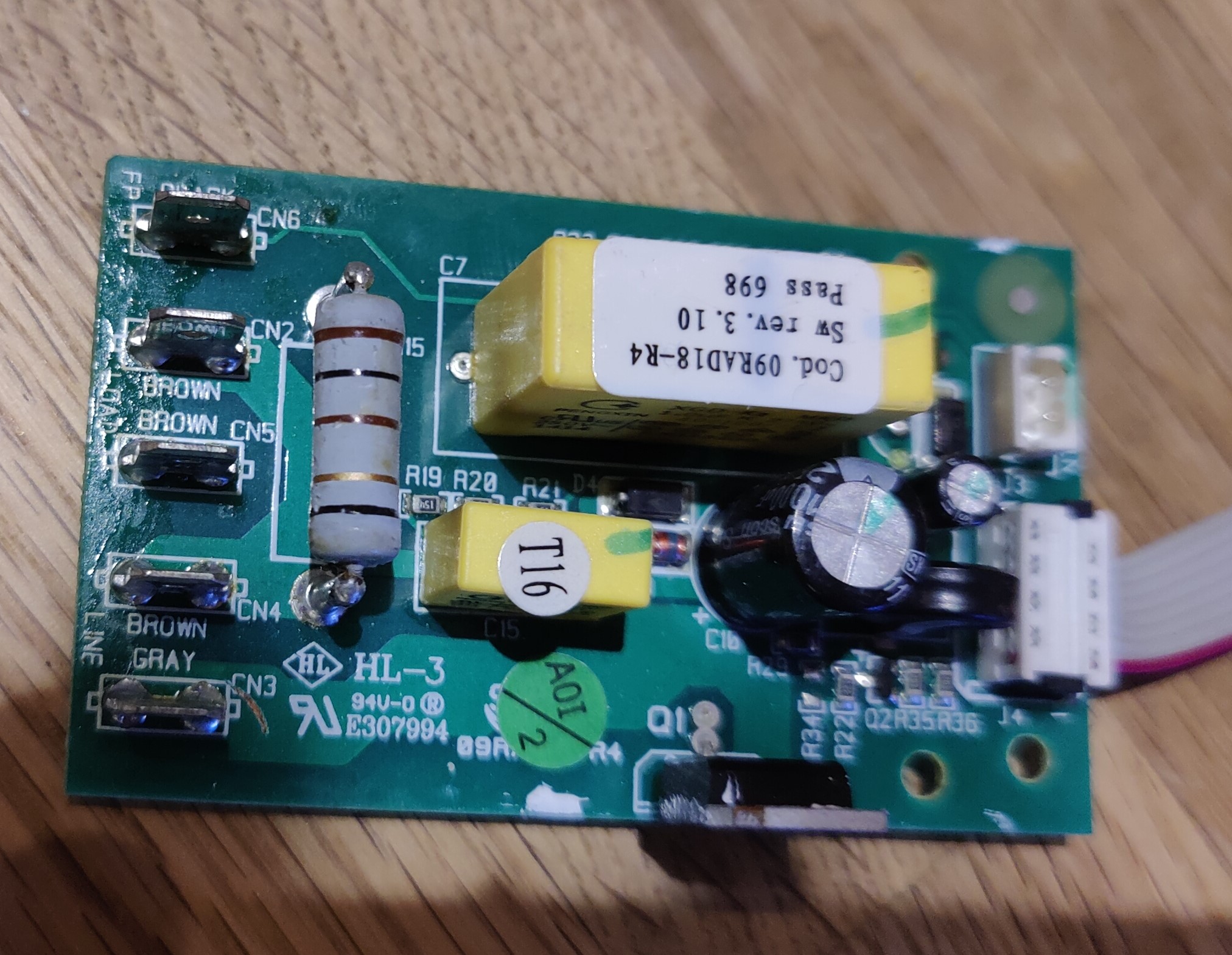

Par contre je suis étonné, on a l'impression que l'étiquette original a déjà été retiré et qu'une nouvelle a été mise.
Je me demande se que signifie "ARES 4", tandis que "FW REV." signifie pour le jargon de production "pour info révision :" comme si il y avait déjà eu une réparation en Février 2016 ?
Qu'en pensez-vous ?
je viens vous voir car je me retrouve avec le même problème que vous tous, j'ai donc 4 radiateurs Délonghi depuis 4ans acheté à Castorama fin 2016 et l'un d'entre eux me pose problème.
Il ne cesse de s'allumer, biper puis s'éteindre et ainsi de suite 24h/24h.
J'ai donc démonter la carte électrique et il s'agit exactement de la même que vous.
Cependant je n'ai pas vue de composant "gonflé" ou détérioré.
Par contre je suis étonné, on a l'impression que l'étiquette original a déjà été retiré et qu'une nouvelle a été mise.
Je me demande se que signifie "ARES 4", tandis que "FW REV." signifie pour le jargon de production "pour info révision :" comme si il y avait déjà eu une réparation en Février 2016 ?
Qu'en pensez-vous ?
-
29 Sep 2020, 12:39
Bonjour,
Vous pouvez indiquer précisément le modèle ou le numéro produit du radiateur ce qui pourra servir à d'autres personnes pour le retrouver ? Ces indications sont sur l'étiquette produit collée au dos.
En effet pas de condensateur gonflé mais la panne est certainement lié à la défectuosité d'un de ces 3 condensateurs.
Difficile de dire lequel, mais vu leur prix modique et qu'ils ont tous les 3 une tendance à vieillir prématurément, il ne faut pas hésiter à tous les remplacer.
Donc, les 2 chimiques : C10 et l'autre plus petit dont on ne voit pas l'identification. Et le gros condensateur jaune rectangulaire.
Vous pouvez indiquer précisément le modèle ou le numéro produit du radiateur ce qui pourra servir à d'autres personnes pour le retrouver ? Ces indications sont sur l'étiquette produit collée au dos.
En effet pas de condensateur gonflé mais la panne est certainement lié à la défectuosité d'un de ces 3 condensateurs.
Difficile de dire lequel, mais vu leur prix modique et qu'ils ont tous les 3 une tendance à vieillir prématurément, il ne faut pas hésiter à tous les remplacer.
Donc, les 2 chimiques : C10 et l'autre plus petit dont on ne voit pas l'identification. Et le gros condensateur jaune rectangulaire.
-
29 Sep 2020, 15:42
Merci pour ta réponse, je prévois en effet de changer les composants que tu sites, je vais utiliser les liens existants sur cette page du forum.
Pour info, il s'agit d'un Radiateur électrique à inertie fluide De'Longhi "Dolce" 1500W.
Mais c'est exactement le même modèle que le "stilo-plus", la seule différence réside dans le design de la télécommande.
Ma question portait surtout sur cette histoire d'étiquette, car s'il s'agit bien d'un modèle provenant d'un retour de réparation courant 2016 et en prenant compte que je l'ai commandé neuf en Octobre 2016 (j'ai la facture), je me pose la question si je peux pas faire une réclamation?
Merci d'avance pour votre retour.
Pour info, il s'agit d'un Radiateur électrique à inertie fluide De'Longhi "Dolce" 1500W.
Mais c'est exactement le même modèle que le "stilo-plus", la seule différence réside dans le design de la télécommande.
Ma question portait surtout sur cette histoire d'étiquette, car s'il s'agit bien d'un modèle provenant d'un retour de réparation courant 2016 et en prenant compte que je l'ai commandé neuf en Octobre 2016 (j'ai la facture), je me pose la question si je peux pas faire une réclamation?
Merci d'avance pour votre retour.
-
29 Sep 2020, 23:07
ARES est le nom des thermostats Delonghi, ici la version 4
FW pour 'forward revision'
Cette étiquette me fait penser à une mise à niveau du produit.
FW pour 'forward revision'
Cette étiquette me fait penser à une mise à niveau du produit.
-
29 Sep 2020, 23:57
Merci pour ton retour Yvon, je pense que tu as raisons. Je vais commander les composants et j'essayerais de réparer moi-même. Je vous tiendrais au courant du résultat. Merci.
-
30 Sep 2020, 00:24
Bonsoir @tous,
j'ai donc commandé et reçu tout les composants pour réparer mon radiateur.
Et çà marche!!
je n'ai pas changé tout les composants, j'ai commencé par changer les deux composants qui sont ceux qui tombent le plus souvent en panne selon ce forum, en l'occurrence le "Condensateur polypropylène EPCOS B32923C 1μF 305 V" et le "Condensateur RS PRO, 1000μF, 35V" et ma panne a été résolu.
Je n'ai pas eu besoin de changer les deux autres composants "Condensateur Nichicon, 100μF, 25V" et "Supercondensateur EDLC, 0.22F, 5.5V", mais je les garde en stock au cas ou.
Dans tout les cas j'ai chaque composant en X5 minimum, donc de quoi anticiper une possible panne sur mes autres radiateurs.
J'ai commandé mes composants sur le liens de Junior76 un peu plus haut sur cette page.
Je suis ravis et je tiens a vous remercier tous sans exception.
@ bientôt pour de nouvelle aventure DELONGHI
j'ai donc commandé et reçu tout les composants pour réparer mon radiateur.
Et çà marche!!
je n'ai pas changé tout les composants, j'ai commencé par changer les deux composants qui sont ceux qui tombent le plus souvent en panne selon ce forum, en l'occurrence le "Condensateur polypropylène EPCOS B32923C 1μF 305 V" et le "Condensateur RS PRO, 1000μF, 35V" et ma panne a été résolu.
Je n'ai pas eu besoin de changer les deux autres composants "Condensateur Nichicon, 100μF, 25V" et "Supercondensateur EDLC, 0.22F, 5.5V", mais je les garde en stock au cas ou.
Dans tout les cas j'ai chaque composant en X5 minimum, donc de quoi anticiper une possible panne sur mes autres radiateurs.
J'ai commandé mes composants sur le liens de Junior76 un peu plus haut sur cette page.
Je suis ravis et je tiens a vous remercier tous sans exception.
@ bientôt pour de nouvelle aventure DELONGHI
-
21 Oct 2020, 18:33
Bonjour
Vive les radiateurs Delonghi, je suis en possession de 6 radiateurs Navy 2 de 2000 W, 2 de 1500 W et 2 de 1000 W il ne m'en reste plus qu'un seul en fonctionnement (1 de 1000 W), tous acheté chez LM.
Mise sous tension 1 Bip et arrêt sans pouvoir faire de réglage et radiateurs ne chauffent plus.
Je viens de passer ma journée de dimanche à lire les messages concernant les réparations a effectuer. Très intéressant, merci à tous les contributeurs, mais pas très rassurant.
Le gros condensateur jaune évoqué et que certains ont remplacé par un EPCOS ne semble pas vraiment équivalent en taille. Il risque d'être soudé un peu de travers (31 mm au lieu de 26 mm) donc les pattes ne seront pas au même endroit, et cela risque de forcer un peu ? Non ?
Les platines semblent être toutes identiques du 1000 W au 2000 W, quel élément devrait être différent ?
Dernier problème à force de manipuler la platine de commande pour bien relever et comparer les valeurs des condensateurs, la nappe qui relie les deux platines s'est dessoudée est-il possible de la réparer, quelqu'un a-t-il déjà effectué se genre d'intervention. Je ne pense pas qu'elle était dessoudée avant démontage, je pense que je l'ai abimé à force de manipulation, mais les soudures sont proches et cela semble bien compliqué.
J'espère ne pas avoir été trop long.
Merci de vos retours
Vive les radiateurs Delonghi, je suis en possession de 6 radiateurs Navy 2 de 2000 W, 2 de 1500 W et 2 de 1000 W il ne m'en reste plus qu'un seul en fonctionnement (1 de 1000 W), tous acheté chez LM.
Mise sous tension 1 Bip et arrêt sans pouvoir faire de réglage et radiateurs ne chauffent plus.
Je viens de passer ma journée de dimanche à lire les messages concernant les réparations a effectuer. Très intéressant, merci à tous les contributeurs, mais pas très rassurant.
Le gros condensateur jaune évoqué et que certains ont remplacé par un EPCOS ne semble pas vraiment équivalent en taille. Il risque d'être soudé un peu de travers (31 mm au lieu de 26 mm) donc les pattes ne seront pas au même endroit, et cela risque de forcer un peu ? Non ?
Les platines semblent être toutes identiques du 1000 W au 2000 W, quel élément devrait être différent ?
Dernier problème à force de manipuler la platine de commande pour bien relever et comparer les valeurs des condensateurs, la nappe qui relie les deux platines s'est dessoudée est-il possible de la réparer, quelqu'un a-t-il déjà effectué se genre d'intervention. Je ne pense pas qu'elle était dessoudée avant démontage, je pense que je l'ai abimé à force de manipulation, mais les soudures sont proches et cela semble bien compliqué.
J'espère ne pas avoir été trop long.
Merci de vos retours
-
11 Jan 2021, 21:38
JL27 a écrit:Vive les radiateurs Delonghi, je suis en possession de 6 radiateurs Navy 2 de 2000 W, 2 de 1500 W et 2 de 1000 W il ne m'en reste plus qu'un seul en fonctionnement (1 de 1000 W), tous acheté chez LM.
Bonsoir, Et ils ont été achetés en quelle année ?
S'il est plus gros, le condensateur peut se souder en faisant passer la patte pliée en dessous. Pas de soucis à rallonger les pattes en 50 Hz.
La nappe cassée peut se rattraper en la coupant proprement puis en séparant chaque fil d'environ 1 cm et en dénudant 5 mm. Puis étamer.
Opération assez fastidieuse mais qui permet de s'en sortir. Si non, il faudrait une pince spéciale qui dénude tous les fils d'un coup ou acheter une nappe neuve de la bonne longueur prête à être soudée.
-
11 Jan 2021, 21:48
Merci Merik de ton retour, la date je ne m'en souviens plus je dirais 2010 - 201, mais surement après certains soucis car les 2 premiers radiateurs démontés sont équipés de condensateurs 1,5 microF 275 V et le 470 microF est en 1000 microF 25 V.
Je vais les commander suivant le lien référence dans le fil et les remplacer.
Pour la nappe entre temps j'ai éventuellement songé à la remplacer par du fil téléphone SYT1 6 ou 9/10ème mais ce que je crains c'est la soudure vu le peu d'espace entre chaque sortie cela risque de toucher entre chaque fil !!!!
Merci encore à bientôt
Je vais les commander suivant le lien référence dans le fil et les remplacer.
Pour la nappe entre temps j'ai éventuellement songé à la remplacer par du fil téléphone SYT1 6 ou 9/10ème mais ce que je crains c'est la soudure vu le peu d'espace entre chaque sortie cela risque de toucher entre chaque fil !!!!
Merci encore à bientôt
-
11 Jan 2021, 23:43
Bonjour ;
Quelqu'un pourrait-il me transmettre d'autres lien pour commander les composants nécessaire. Les liens sont ceux de RS Pro qui est complétement différent du site RS Particuliers. Les condensateurs ne peuvent pas être fournis par RS Particuliers. Merci à vous, et bonne journée.
Quelqu'un pourrait-il me transmettre d'autres lien pour commander les composants nécessaire. Les liens sont ceux de RS Pro qui est complétement différent du site RS Particuliers. Les condensateurs ne peuvent pas être fournis par RS Particuliers. Merci à vous, et bonne journée.
-
12 Jan 2021, 14:15
Bonjour,
Je viens de recevoir une partie des composants dons je vais pouvoir commencer mes réparations.
Par contre concernant la nappe je pense que c'est raté, j'ai essayé en voulant la ressouder, impossible cela à recassé. J'ai tenté en prenant des fils fins rigides (style téléphone) mais j'ai brulé un peu la carte et les soudures ne tiennent pas bien.
Quelqu'un aurait un idée du composant différent entre un radiateur 1000 W et un de 2000 W. Car pour réparer je pourrai éventuellement récupérer la platine du 1000 W que je n'utilise plus mais qui fonctionne encore, et la mette sur le 2000 W.
A bientôt et merci de votre retour
Je viens de recevoir une partie des composants dons je vais pouvoir commencer mes réparations.
Par contre concernant la nappe je pense que c'est raté, j'ai essayé en voulant la ressouder, impossible cela à recassé. J'ai tenté en prenant des fils fins rigides (style téléphone) mais j'ai brulé un peu la carte et les soudures ne tiennent pas bien.
Quelqu'un aurait un idée du composant différent entre un radiateur 1000 W et un de 2000 W. Car pour réparer je pourrai éventuellement récupérer la platine du 1000 W que je n'utilise plus mais qui fonctionne encore, et la mette sur le 2000 W.
A bientôt et merci de votre retour
-
14 Jan 2021, 17:48
JL27 a écrit:Quelqu'un aurait un idée du composant différent entre un radiateur 1000 W et un de 2000 W. Car pour réparer je pourrai éventuellement récupérer la platine du 1000 W que je n'utilise plus mais qui fonctionne encore, et la mette sur le 2000 W.
Il arrive que ce soit le même thermostat. "Qui peut le plus peut le moins". Le composant qui diffère est le triac.
-
14 Jan 2021, 19:41
Bonsoir et merci de ta réponse mais cela veut dire que la platine du 1000 W ne peut pas être montée sur le 2000 W sauf en récupérant le triac du 2000 W et le mettre sur la platine du 1000 W
Merci de ta confirmation
Merci de ta confirmation
-
14 Jan 2021, 20:23
Bonjour;
J'ai commencé par remplacer le 1000 uF, j'arrive à mettre le radiateur sous tension, (temp affichée 17°C) mais dès que je monte la température à 18°C, le radiateur s'arrête. Est-ce un problème de sonde ou bien faut-il essayer de remplacer le condensateur de 100 uF.
Merci de votre retour et bonne journée.
J'ai commencé par remplacer le 1000 uF, j'arrive à mettre le radiateur sous tension, (temp affichée 17°C) mais dès que je monte la température à 18°C, le radiateur s'arrête. Est-ce un problème de sonde ou bien faut-il essayer de remplacer le condensateur de 100 uF.
Merci de votre retour et bonne journée.
-
15 Jan 2021, 14:46
Re bonjour
J'ai remplacé le 100uF mais sans succès, le radiateur se met en chauffe en montant le point de consigne mais fini par s'arrêter au bout de quelques minutes. La résistance est bien alimentée je retrouve 6.7 A en sortie.
Il me reste à remplacer le condo 1,5 uF 305 V mais je ne l'ai pas encore reçu.
Bonne soirée à vous
J'ai remplacé le 100uF mais sans succès, le radiateur se met en chauffe en montant le point de consigne mais fini par s'arrêter au bout de quelques minutes. La résistance est bien alimentée je retrouve 6.7 A en sortie.
Il me reste à remplacer le condo 1,5 uF 305 V mais je ne l'ai pas encore reçu.
Bonne soirée à vous
-
15 Jan 2021, 20:50
Bonjour,
J'essaie d'avancer sur mon problème de radiateurs. N'ayant pas encore reçu les condensateurs 1.5uF, j'ai trouvé sur une autre page de ce forum, que les tensions sur les 2 condensateurs que j'ai remplacé devraient être de 5 et 18 V CC. sur les miens je ne trouve que 3 et 5 v CC, est ce que cela serait la cause de ma panne, et qu'il me faille attendre la livraison des condensateurs.
Merci de votre retour, bonne journée à tous.
J'essaie d'avancer sur mon problème de radiateurs. N'ayant pas encore reçu les condensateurs 1.5uF, j'ai trouvé sur une autre page de ce forum, que les tensions sur les 2 condensateurs que j'ai remplacé devraient être de 5 et 18 V CC. sur les miens je ne trouve que 3 et 5 v CC, est ce que cela serait la cause de ma panne, et qu'il me faille attendre la livraison des condensateurs.
Merci de votre retour, bonne journée à tous.
-
19 Jan 2021, 17:41
Bonjour;
Grâce à vous tous et à l'ensemble des explications et références trouvées sur le Forum, j'ai complétement terminé la réparation de mes 6 radiateurs. Remise en place et en chauffe la maison va se sentir mieux et nous aussi.
J'ai terminé par un mail sur le site de Selmo qui ont à mon avis une grosse part de responsabilité sur la fiabilité de ces radiateurs. Ils sont quand même à l'origine de l'ensemble des problèmes que nous rencontrons. Je vous tiendrais au courant de leur retour.
A bientôt, et merci encore
JL
Grâce à vous tous et à l'ensemble des explications et références trouvées sur le Forum, j'ai complétement terminé la réparation de mes 6 radiateurs. Remise en place et en chauffe la maison va se sentir mieux et nous aussi.
J'ai terminé par un mail sur le site de Selmo qui ont à mon avis une grosse part de responsabilité sur la fiabilité de ces radiateurs. Ils sont quand même à l'origine de l'ensemble des problèmes que nous rencontrons. Je vous tiendrais au courant de leur retour.
A bientôt, et merci encore
JL
-
28 Jan 2021, 23:36
Delonghi Rialto 1800w
Bonjour à tous,
j'étais confronté depuis quelque jours au problème de passage en stand by (voyant vert) systématique au bout de quelques secondes.
Après avoir consulté les ce site et en particulier le message de junior76, j'ai changé le gros condensateur jaune de 1µF (C7) , et le gros chimiques noir (C10) achetés en suivant les liens donnés par junior76 chez RS-online (commande passée le mercredi, reçue le lendemain!).
Je pense que j'aurais pu ne changer que le gros jaune car d'après mon testeur il ne faisait plus que la moitié de la capacité nominale alors que le gros noir était encore bon.
Après changement des condensateurs le problème semble résolu.
Je tenais donc à vous en faire part et vous remercier.
Bonjour à tous,
j'étais confronté depuis quelque jours au problème de passage en stand by (voyant vert) systématique au bout de quelques secondes.
Après avoir consulté les ce site et en particulier le message de junior76, j'ai changé le gros condensateur jaune de 1µF (C7) , et le gros chimiques noir (C10) achetés en suivant les liens donnés par junior76 chez RS-online (commande passée le mercredi, reçue le lendemain!).
Je pense que j'aurais pu ne changer que le gros jaune car d'après mon testeur il ne faisait plus que la moitié de la capacité nominale alors que le gros noir était encore bon.
Après changement des condensateurs le problème semble résolu.
Je tenais donc à vous en faire part et vous remercier.
-
26 Mar 2021, 00:05
Bonjour à tous,
Petit nouveau sur ce forum et totalement débutant en électronique, je tiens d'abord à remercier tous les contributeurs!
Comme vous tous j'ai aussi un problème avec mon Delonghi san Marco 2000W. Problème classique : après le choix d'un mode le radiateur revient au bout de quelques secondes en standby.
J'ai donc décidé de changer le gros condo jaune ainsi que le gros électrolytique. Malheureusement, lors du démontage la carte, la plaque métallique du triac s'est désolidarisée. J'ai tout de même changé les condensateurs et me suis dit que le triac ferait contact sur la plaque et que tout marcherait sans problème. Grosse erreur évidemment puisqu'après rebranchement tous les modes fonctionnaient parfaitement et le radiateur chauffait bien mais le triac n'évacuait pas correctement la chaleur. La carte a donc chauffé et commençait à sentir le brûlé. J'ai immédiatement tout arrêté et suis allé récupérer un nouveau triac chez l'électronicien du coin. Il n'avait pas le modèle exact BTA16-600SW et il m'a donné à la place un BTA16-600B en me disant que ça ferait le job de la même manière. J'ai donc remonté le triac sur la carte et tout semblait alors fonctionnait parfaitement : les différents modes restaient bien enclenchés et la carte ne chauffait absolument pas. Par contre, gros problème, la résistance du radiateur ne chauffe plus...
Ma question est donc la suivante : est-ce que le triac BTA16-600B fait bien l'affaire (j'ai cru comprendre qu'il y avait une différence de sensibilité)? Si oui d'où peut venir le problème de chauffe? Est-ce que le fait que la carte ait chauffé a pu endommager d'autres pièces?
Je vous remercie par avance pour vos réponses et votre expertise!
Petit nouveau sur ce forum et totalement débutant en électronique, je tiens d'abord à remercier tous les contributeurs!
Comme vous tous j'ai aussi un problème avec mon Delonghi san Marco 2000W. Problème classique : après le choix d'un mode le radiateur revient au bout de quelques secondes en standby.
J'ai donc décidé de changer le gros condo jaune ainsi que le gros électrolytique. Malheureusement, lors du démontage la carte, la plaque métallique du triac s'est désolidarisée. J'ai tout de même changé les condensateurs et me suis dit que le triac ferait contact sur la plaque et que tout marcherait sans problème. Grosse erreur évidemment puisqu'après rebranchement tous les modes fonctionnaient parfaitement et le radiateur chauffait bien mais le triac n'évacuait pas correctement la chaleur. La carte a donc chauffé et commençait à sentir le brûlé. J'ai immédiatement tout arrêté et suis allé récupérer un nouveau triac chez l'électronicien du coin. Il n'avait pas le modèle exact BTA16-600SW et il m'a donné à la place un BTA16-600B en me disant que ça ferait le job de la même manière. J'ai donc remonté le triac sur la carte et tout semblait alors fonctionnait parfaitement : les différents modes restaient bien enclenchés et la carte ne chauffait absolument pas. Par contre, gros problème, la résistance du radiateur ne chauffe plus...
Ma question est donc la suivante : est-ce que le triac BTA16-600B fait bien l'affaire (j'ai cru comprendre qu'il y avait une différence de sensibilité)? Si oui d'où peut venir le problème de chauffe? Est-ce que le fait que la carte ait chauffé a pu endommager d'autres pièces?
Je vous remercie par avance pour vos réponses et votre expertise!
-
20 Nov 2021, 02:42
Bjr
La différence est au niveau de la commande de la gâchette. Le courant d'amorçage et le snubberless. Il est bien possible que le BTA 16-600B ne soit pas assez sensible ..
B = 50 mA
SW = 10 mA snubberless
https://www.st.com/resource/en/datasheet/t1650.pdf
Etes vous sûr d'avoir bien ressoudé le triac ?
Si le circuit imprimé est double face avez vous vérifié ne pas avoir arraché un trou métallisé en dessoudant... ?
"snubberless" : http://www.sonelec-musique.com/electron ... triac.html
La différence est au niveau de la commande de la gâchette. Le courant d'amorçage et le snubberless. Il est bien possible que le BTA 16-600B ne soit pas assez sensible ..
B = 50 mA
SW = 10 mA snubberless
https://www.st.com/resource/en/datasheet/t1650.pdf
Etes vous sûr d'avoir bien ressoudé le triac ?
Si le circuit imprimé est double face avez vous vérifié ne pas avoir arraché un trou métallisé en dessoudant... ?
"snubberless" : http://www.sonelec-musique.com/electron ... triac.html
-
20 Nov 2021, 12:00
Bonjour Merik et merci pour votre réponse!
Si je comprends bien soit le triac n'est pas compatible soit j'ai mal ressoudé le nouveau triac (je n'ai pas beaucoup d'experience en soudure).
Est-ce qu'il y a un moyen de tester le triac pour voir si je l'ai bien installé avant de le changer par le bon modèle?
Merci d'avance!
Si je comprends bien soit le triac n'est pas compatible soit j'ai mal ressoudé le nouveau triac (je n'ai pas beaucoup d'experience en soudure).
Est-ce qu'il y a un moyen de tester le triac pour voir si je l'ai bien installé avant de le changer par le bon modèle?
Merci d'avance!
-
20 Nov 2021, 13:57
En dessoudant ce type de composants il arrive que le trou métallisé soit arraché. C'est une piste située dans le trou qui relie les pistes des 2 côtés du circuit imprimé. Quand on ressoude le composant, il faut juste penser à faire les soudures des 2 cotés.
Tester un triac est compliqué. Il y a une technique qui consiste à mettre le multimètre en position diode entre anode et cathode. Puis toucher la gâchette avec le doigt et voir le multimètre indiquer un changement d'état.
Tester un triac est compliqué. Il y a une technique qui consiste à mettre le multimètre en position diode entre anode et cathode. Puis toucher la gâchette avec le doigt et voir le multimètre indiquer un changement d'état.
-
20 Nov 2021, 20:49
junior76 a écrit:
- C7 (1µF 275V X2 MKP) par un condensateur polypropylène PP, 1μF, ±20%, 305 V c.a., 630 V c.c., Classe X2, pas de 22.5mm -> https://fr.rs-online.com/web/p/condensateurs-polypropylene/8829496/ (a priori, EPCOS est une valeur sure) -> cause fréquente de panne, condensateur abaisseur de tension secteur, il est conseillé d'augmenter la tension car 275V peut-être un peu sensible.
- C10 (1000µF 25V) par un condensateur électrolytique aluminium 1000μF, -20%, 35V dc, Traversant, +105°C, série RS, 10 (Dia.) x 20mm -> https://fr.rs-online.com/web/p/condensateurs-aluminium/7111312/ -> autre cause fréquente de panne, condensateurs de filtrage des tensions continues, il est conseillé d'augmenter la tension de 25V à 35V.
- C12 (100µF 16V) par un condensateur électrolytique aluminium 100μF, -20%, 25V dc, Traversant, +105°C, série VY, 5 (Dia.) x 11mm -> https://fr.rs-online.com/web/p/condensateurs-aluminium/7395273/ -> autre cause fréquente de panne, condensateurs de filtrage des tensions continues, il est conseillé d'augmenter la tension de 16V à 25V.
- C11 (0.22F 5.5V) par un supercondensateur EDLC, 0,22F, 5,5V dc, Traversant, 10.5 (Dia.) x 11.5mm, pas de 5mm -> https://fr.rs-online.com/web/p/condensateurs-electriques-a-double-couche/0377372/ -> pas de cause identifié sur le forum, mais je trouve qu'il a l'air d'avoir eu chaud.
Bonjour, je déterre ce sujet moi aussi touché par une panne des mes radiateurs Delonghi Parisio.
J'ai en effet 2 Delonghi Parisio 1800w dont les écrans clignotent sans pouvoir sélectionner quoi que ce soit et donc sans pouvoir déclencher les radiateurs.
J'ai reperé le post de junior76 qui indique les composants à changer.
Je pense qu'il doit s'agir des mêmes pour moi, en tout cas çà se tente.
Je joins une photo de ma carte électronique, si une bonne âme peut
1) Me confirmer qu'il s'agit des mêmes composants
2) Pourrais me donner les liens chez Conrad par exemple (certains liens ci-dessus pointant sur des pièces plus dispo).
Je ne m'y connais pas donc je voudras être sûr de commander les bonnes pièces me permettant de réparer mes radiateurs.
Merci d'avance
- carte éléctronique Parisio 1800w
- 20211117_204535_resize.jpg (628.61 Kio) Vu 4460 fois
- mon modèle Parisio (ce n'est pas le 1800w ici mais c'est le même boitier)
- 9a7f3ff3e7ede88161053d032706fe36.jpg (19.45 Kio) Vu 4408 fois
-
23 Nov 2021, 02:26
Les cartes électroniques évoluent au fil du temps. Les fabricants font des révisions pour améliorer les performances ou supprimer des défauts. Vous êtes le seul à pouvoir lire quelle valeur font précisément les condensateurs montés sur votre matériel.
-
24 Nov 2021, 16:10
Bonjour,
Après 10 ans de services il semble que mon stilo plus 700W montre des signes de faiblesse.
Changement des 2 condensateur ( noir et jaune), remise en fonction, le radiateur chauffe a nouveau.
Merci pour ces conseils.
Malheureusement, quelques jours après, plus de chauffage à nouveau.
Test du corps de chauffe, branchement en direct, et là rien de rien.
Donc la résistance qui trempe dans l'huile, est morte.
Après démontage, et perte de liquide au passage, la résistance est bien noircie.
Savez vous ou je peux en trouver une neuve ?
Après 10 ans de services il semble que mon stilo plus 700W montre des signes de faiblesse.
Changement des 2 condensateur ( noir et jaune), remise en fonction, le radiateur chauffe a nouveau.
Merci pour ces conseils.
Malheureusement, quelques jours après, plus de chauffage à nouveau.
Test du corps de chauffe, branchement en direct, et là rien de rien.
Donc la résistance qui trempe dans l'huile, est morte.
Après démontage, et perte de liquide au passage, la résistance est bien noircie.
Savez vous ou je peux en trouver une neuve ?
-
27 Nov 2021, 21:56
Hello,
Je venais pour remercier les intervenants de ce post avec petite mention pour Charly76.
Je n'ai pas fait les mesures mais j'ai changé direct les 2 condos jaune et le polypro 1000µF 25v et le radiateur est reparti.
Comme beaucoup j'en ai eu pour plus cher de frais de port que de pièces.
Merci à ceux qui partagent
Je venais pour remercier les intervenants de ce post avec petite mention pour Charly76.
Je n'ai pas fait les mesures mais j'ai changé direct les 2 condos jaune et le polypro 1000µF 25v et le radiateur est reparti.
Comme beaucoup j'en ai eu pour plus cher de frais de port que de pièces.
Merci à ceux qui partagent
-
26 Mar 2022, 23:36
Bonjour à tous
Grâce à vos photos et conseils, je me lance dans une tentative de réparation de mon radiateur Delonghi. Les composants sont commandés, plus qu'à souder !
J'ai déjà fait ce genre de travail sur des compteurs / tableaux de bord de moto donc ça me fait pas peur en revanche je me pose une question : ce que vous semblez appeler le TRIAC, le composant à trois broches vissé à la plaque de métal, y est aussi collé. C'est quoi cette colle ? est-ce que je l'enlève entièrement et je dois en remettre une ? Est-ce que c'est une pâte thermique comme dans les ordinateurs qui sert à refroidir le composant en dissipant la chaleur ?
C'est mon dernier doute avant de commencer, merci pour vos réponses
Grâce à vos photos et conseils, je me lance dans une tentative de réparation de mon radiateur Delonghi. Les composants sont commandés, plus qu'à souder !
J'ai déjà fait ce genre de travail sur des compteurs / tableaux de bord de moto donc ça me fait pas peur en revanche je me pose une question : ce que vous semblez appeler le TRIAC, le composant à trois broches vissé à la plaque de métal, y est aussi collé. C'est quoi cette colle ? est-ce que je l'enlève entièrement et je dois en remettre une ? Est-ce que c'est une pâte thermique comme dans les ordinateurs qui sert à refroidir le composant en dissipant la chaleur ?
C'est mon dernier doute avant de commencer, merci pour vos réponses
-
24 Déc 2022, 00:11
maximitsu1986 a écrit: ce que vous semblez appeler le TRIAC, le composant à trois broches vissé à la plaque de métal, y est aussi collé. C'est quoi cette colle ? est-ce que je l'enlève entièrement et je dois en remettre une ? Est-ce que c'est une pâte thermique comme dans les ordinateurs qui sert à refroidir le composant en dissipant la chaleur ?
Réponse tardive, mais qui servira peut être ou bien à d'autres réparateurs amateurs. Il est important de remettre une patte thermique entre la semelle du triac et le dissipateur thermique. La patte peut se récupérer à l'aide lame fine.
-
01 Jan 2023, 22:11
Bonjour
Après avoir chercher ici comment réparer mon radiateur delonghi San Marco
Je m’aperçois que je ne suis pas à la hauteur, je ne sais pas le faire
Peut on me diriger vers un réparateur ? Je suis sur Cergy Pontoise dans le 95
Merci à tous
Après avoir chercher ici comment réparer mon radiateur delonghi San Marco
Je m’aperçois que je ne suis pas à la hauteur, je ne sais pas le faire
Peut on me diriger vers un réparateur ? Je suis sur Cergy Pontoise dans le 95
Merci à tous
-
30 Jan 2023, 14:09
Bonjour à tous,
Je tenais à tous vous remercier pour vos conseils qui m'ont permis de réparer un radiateur Delonghi (un autre modèle) présentant les même symptômes. J'ai changé les 4 condensateurs que vous indiquiez (sans savoir lequel ou lesquels étaient HS). J'ai passé commande sur le site Conrad en reprenant les caractéristiques écrites sur chacun d'entre eux. Depuis 10 jours, le radiateur fonctionne comme avant.
Idéalement, il est plus facile d'être 2 pour l'opération de dessoudage /soudage. Pour info, on n'était pas du tout expert de la soudure, on a même plus ou moins ressouder avec l'étain d'origine n'ayant trop pu l'aspirer avec la pompe à dessouder.
En tout cas on est super content ! Bonne continuation à tous !
Robin
Je tenais à tous vous remercier pour vos conseils qui m'ont permis de réparer un radiateur Delonghi (un autre modèle) présentant les même symptômes. J'ai changé les 4 condensateurs que vous indiquiez (sans savoir lequel ou lesquels étaient HS). J'ai passé commande sur le site Conrad en reprenant les caractéristiques écrites sur chacun d'entre eux. Depuis 10 jours, le radiateur fonctionne comme avant.
Idéalement, il est plus facile d'être 2 pour l'opération de dessoudage /soudage. Pour info, on n'était pas du tout expert de la soudure, on a même plus ou moins ressouder avec l'étain d'origine n'ayant trop pu l'aspirer avec la pompe à dessouder.
En tout cas on est super content ! Bonne continuation à tous !
Robin
-
21 Fév 2023, 14:45
Charly76 a écrit:Bonjour à Tous,
Mon frère m’a apporté plusieurs Thermostat Delonghi Stilo.
J’ai donc regardé en détail ce thermostat et grâce à ce Forum, j’ai réussi à réparer les 3 radiateurs qui étaient en panne.
Maintenant, c’est à mon tour d’apporter ma modeste contribution pour aider la communauté.
Mesure à effectuer pour être sur sans dessouder que c’est bien le condo jaune qui est à remplacer.
Symptôme de la panne :
A la mise sous tension, il y a un Bip, on appui sur le bouton Marche et après 1 à 2 secondes, il y a un second bip et l’écran n’affiche plus que 2 points. Et pas de chauffage…
Si on appuis de nouveau sur le bouton Marche, bip et l’écran n’affiche plus que 2 points.
Parfois, le radiateur fonctionne 3 à 5 minutes puis bip et l’écran n’affiche plus que 2 points.
Donc pour être certain que c’est bien le condensateur Jaune qui est à remplacer, il faut faire les mesures suivantes.
Matériel nécessaire : un petit voltmètre / ampèremètre de grande surface, capable de mesurer le courant alternatif. Calibre 200mA alternatif.
Couper le courant sur ce Radiateur.
Ouvrir le radiateur pour accéder au thermostat.
Sur la carte électronique débrancher un des 2 fils qui vont vers la résistance.
Il y a 5 bornes sur la carte : Vous pouvez débrancher la borne du milieu. Repéré CN5.
Vous la laisserez débranché pendant la mesure.
Ensuite Débrancher la borne 2 Repéré CN2 qui vient de l’alimentation.
Mettre l’ampèremètre sur calibre 200 mA alternatif : Une borne de l’appareil de mesure sur le fil que vous venez de débrancher ( qui était branché sur la borne 2 (CN2) l’autre sur la borne 2 (CN2) de la carte électronique.
Remettre le courant sur le radiateur.
Mesurer le courant qui passe dans l’appareil de mesure.
Il devrait être d’environ 110 mA en situation normale.
Si c’est ce que vous mesurez, ce n’est pas le condo Jaune qui est en défaut.
Si vous mesurez environ 50 mA et moins. C’est que le condensateur à perdu sa capacité et n’est plus capable d’assurer l’alimentation de la partie électronique du radiateur.
Alors Bingo, vous pourrez procéder au remplacement du condo Jaune.
C’est un condo de 1,5 µF 275v AC ( alternatif).
Il faudra le remplacer par un 1.5 µF 305v AC ( Alternatif ). La marque EPCOS est beaucoup plus fiable.
Sur Ebay, vous trouverez votre bonheur.
condensateur 1.5µF 300v 305v X2 MKP SH EPCOS B32924 MKP/SH.
Ce dernier a les mêmes encombrements que celui que vous remplacez mais est plus performant et tient mieux en tension.
Remplacement du condensateur:
Couper le courant sur ce Radiateur.
Il faut sortir le circuit imprimé : Pour cela,
Retirer les 2 vis qui fixent l’alu de la carte électronique au plastique du thermostat
Puis retirer la vis qui maintien le Triac en appuis sur le côté de la partie en alu.
Ensuite maintenir légèrement écarté les 2 côtés de la partie en alu, alors le circuit peut coulisser et sortir de son logement.
Dessouder les 2 bornes du condo Jaune (le plus gros) comme suit. Sans trop chauffer et en exerçant une légère traction sur le condo. On chauffe une soudure, on tire sur le composant pour sortir une patte, puis on chauffe l’autre patte et on sort le composant complet.
Puis repose du condensateur neuf, et remontage du thermostat.
Pour être sur de votre travail, vous pouvez refaire la mesure du courant comme précédemment et vous devriez trouvez une valeur entre 100 mA et 120 mA, et maintenant votre thermostat lorsque vous appuyez sur marche ne bip plus et affiche un écran normal.
Si c’est OK, vous pouvez remontez.
Si ce post vous a dépanné, merci de me l’indiquer.
Bon courage à Tous.
Un grand merci à vous pour ce forum, et mention spéciale à Charly 76 pour son post détaillé sur la façon de réparer le radiateur. Même panne, même résolution !!
Bravo à vous !
-
15 Jan 2024, 23:21
Bonjour à tous,
Nouveau sur le forum, je l'ai découvert après avoir cherché à réparer des radiateurs tombés en panne chez moi. Je vais essayer d'être clair et de tout bien expliquer.
Je vis dans un petit appartement (55m2) plutôt bien isolé, qui a été rénové il y a 12ans par l'ancien propriétaire. Il avait choisi à l'époque d'investir dans des radiateurs éléctriques à résistance chauffante sans bain à huile pour les chambres (JEken modèle HCC15E1). Et des radiateurs DeLonghi (bien sûr) éléctrique à bain d'huile pour le reste (couloir, salon).
J'ai aujourd'hui 3 radiateurs en pannes, 1 dans ma chambre, 1 DeLonghi dans le couloir et 1 DeLonghi dans le salon. Heureusement l'ancien propriétaire n'avait pas été avare sur la quantité de radiateurs : 1 radiateur éléc sans bain d'huile dans chacune des 2 chambres, 1 grand sèche serviette dans la salle de bain, 1 DeLonghi dans le couloir et 2 Delongui dans le salon. (soit 6 radiateurs pour 55m2 bien isolés)
Le premier radiateur à être tombé en panne est celui de ma chambre, mais comme nous avons appris à ne pas dormir dans une pièce à + de 18°C, et que le reste de l'appartement aidait à chauffer la chambre, nous n'avions pas ressenti le besoin de réparer ce radiateur. Il est tombé en panne il y a bien au moins 5 ans, il a donc eu une durée de vie de ~7 ans.
Le second radiateur à être tombé en panne est celui du salon, le plus proche de la fenêtre, il y a environ 2 ans, il a donc eu ~10 ans de durée de vie j'imagine. (ce qui a pas l'air si mal pour cette marque vu ce que je lis ici...).
Le dernier radiateur à être tombé en panne est celui du couloir, il y a environ 1 an, donc à peu près 11 ans de vie.
Et autant avec 5 ou 4 radiateurs actifs, on arrivait à ne pas avoir froid, autant avec 3 radiateurs pour le prochain hiver, j'ai plus de doute.
Pour le radiateur de la chambre, le JEken HCC15E1 1500W le problème est simple, il ne s'allume plus du tout, ne réagis pas aux commandes et aucun voyants.
Je compte aussi le réparer si possible mais je n'ai encore rien cherché et trouvé à son sujet et sa panne.
Concentrons-nous donc pour l'instant sur les radiateurs DeLonghi.
- Radiateur DeLonghi couloir : gamme Rialto, puissance 1000W (en panne)
- Radiateur DeLonghi salon : gamme Rialto, puissance (1500W) (en panne)
- 2nd Radiateur DeLonghi salon : gamme Rialto, puissance 1800W (encore en fonctionnement, la chance c'est le plus gros)
La panne est identique sur les 2 radiateurs, une fois sous tension, ils bipent et un voyant blanc et rouge clignote. D'après le manuel qui ne décrit que cette panne là, ce serait un "problème de sonde détériorée".
Mais j'ai lu ici et là que ça pouvait être en réalité d'autres problèmes, type condensateurs etc...
Bref, comme j'ai envie de me débrouiller et d'apprendre à faire des choses de mes mains j'aimerais essayer de les réparer moi-même.
J'ai donc commencé par démonter le radiateur du couloir. Ci-joint la photo du circuit imprimé, je n'ai pas trouvé de traces de condensateurs bombés ou de suies. Il n'y a pas l'air d'avoir de problèmes visibles.
J'ai donc testé la méthode de "Charly76" dans le pavé de texte jaune juste au-dessus du mien.
Problème, je n'ai plus utilisé un multimètre ni soudé sur un circuit depuis la 3ème au collège en techno, bon ça me fait pas peur, déjà je suis allé m'acheté un multimètre et un poste à soudé, mais si quelqu'un peut me confirmer mes gestes et ma méthode, ce serait grandement apprécié.
Bref, d'après la méthode de Charly76 je pense avoir trouvé 23.3mA, je m'explique :
Voici ma carte avec les différentes bornes et leurs noms (CN2,CN3...etc), je crois quelle est identique en apparence à d'autres postées ici, les composants aussi pour partie sûrement.
Et une photo de la carte avec les branchements de câbles.
Bref, j'ai commencé par débrancher la borne CN5 & CN2 comme expliqué par Charly76, et en remettant le courant, rien, je mesure 0mA. Ce qui ne m'a pas semblé anormal parce que le câble CN2 va jusqu'à la résistance sous le radiateur, du coup par logique, je me suis dit que j'allais plutôt débrancher le câble brun (phase), qui vient de l'alimentation et qui passe par l'interrupteur du radiateur entre-temps.
Est-ce que ma logique est bonne ? En tout cas mon multimètre, en étant réglé sur 200mA en courant alternatif m'a affiché 23.3. C'est normal le chiffre sous la virgule ? Je fois lire 23.3mA ou 233mA ?
Si la mesure de 23.3mA est juste, alors d'après Charly76 je dois changer le gros condensateur jaune ?
Si c'est bien ça, vous avez des sites sur lesquels trouver des condensateur de qualité adéquats ? J'ai vu Conrad revenir pas mal de fois.
Et si ça marche, je démonte le second radiateur en panne (pas forcément la place d'avoir des radiateurs démontés partout dans mon petit appart), et je prends 1 condensateur de plus pour le radiateur qui tient toujours mais peut-être pas pour longtemps !
Nouveau sur le forum, je l'ai découvert après avoir cherché à réparer des radiateurs tombés en panne chez moi. Je vais essayer d'être clair et de tout bien expliquer.
Je vis dans un petit appartement (55m2) plutôt bien isolé, qui a été rénové il y a 12ans par l'ancien propriétaire. Il avait choisi à l'époque d'investir dans des radiateurs éléctriques à résistance chauffante sans bain à huile pour les chambres (JEken modèle HCC15E1). Et des radiateurs DeLonghi (bien sûr) éléctrique à bain d'huile pour le reste (couloir, salon).
J'ai aujourd'hui 3 radiateurs en pannes, 1 dans ma chambre, 1 DeLonghi dans le couloir et 1 DeLonghi dans le salon. Heureusement l'ancien propriétaire n'avait pas été avare sur la quantité de radiateurs : 1 radiateur éléc sans bain d'huile dans chacune des 2 chambres, 1 grand sèche serviette dans la salle de bain, 1 DeLonghi dans le couloir et 2 Delongui dans le salon. (soit 6 radiateurs pour 55m2 bien isolés)
Le premier radiateur à être tombé en panne est celui de ma chambre, mais comme nous avons appris à ne pas dormir dans une pièce à + de 18°C, et que le reste de l'appartement aidait à chauffer la chambre, nous n'avions pas ressenti le besoin de réparer ce radiateur. Il est tombé en panne il y a bien au moins 5 ans, il a donc eu une durée de vie de ~7 ans.
Le second radiateur à être tombé en panne est celui du salon, le plus proche de la fenêtre, il y a environ 2 ans, il a donc eu ~10 ans de durée de vie j'imagine. (ce qui a pas l'air si mal pour cette marque vu ce que je lis ici...).
Le dernier radiateur à être tombé en panne est celui du couloir, il y a environ 1 an, donc à peu près 11 ans de vie.
Et autant avec 5 ou 4 radiateurs actifs, on arrivait à ne pas avoir froid, autant avec 3 radiateurs pour le prochain hiver, j'ai plus de doute.
Pour le radiateur de la chambre, le JEken HCC15E1 1500W le problème est simple, il ne s'allume plus du tout, ne réagis pas aux commandes et aucun voyants.
Je compte aussi le réparer si possible mais je n'ai encore rien cherché et trouvé à son sujet et sa panne.
Concentrons-nous donc pour l'instant sur les radiateurs DeLonghi.
- Radiateur DeLonghi couloir : gamme Rialto, puissance 1000W (en panne)
- Radiateur DeLonghi salon : gamme Rialto, puissance (1500W) (en panne)
- 2nd Radiateur DeLonghi salon : gamme Rialto, puissance 1800W (encore en fonctionnement, la chance c'est le plus gros)
La panne est identique sur les 2 radiateurs, une fois sous tension, ils bipent et un voyant blanc et rouge clignote. D'après le manuel qui ne décrit que cette panne là, ce serait un "problème de sonde détériorée".
Mais j'ai lu ici et là que ça pouvait être en réalité d'autres problèmes, type condensateurs etc...
Bref, comme j'ai envie de me débrouiller et d'apprendre à faire des choses de mes mains j'aimerais essayer de les réparer moi-même.
J'ai donc commencé par démonter le radiateur du couloir. Ci-joint la photo du circuit imprimé, je n'ai pas trouvé de traces de condensateurs bombés ou de suies. Il n'y a pas l'air d'avoir de problèmes visibles.
J'ai donc testé la méthode de "Charly76" dans le pavé de texte jaune juste au-dessus du mien.
Problème, je n'ai plus utilisé un multimètre ni soudé sur un circuit depuis la 3ème au collège en techno, bon ça me fait pas peur, déjà je suis allé m'acheté un multimètre et un poste à soudé, mais si quelqu'un peut me confirmer mes gestes et ma méthode, ce serait grandement apprécié.
Bref, d'après la méthode de Charly76 je pense avoir trouvé 23.3mA, je m'explique :
Voici ma carte avec les différentes bornes et leurs noms (CN2,CN3...etc), je crois quelle est identique en apparence à d'autres postées ici, les composants aussi pour partie sûrement.
Et une photo de la carte avec les branchements de câbles.
Bref, j'ai commencé par débrancher la borne CN5 & CN2 comme expliqué par Charly76, et en remettant le courant, rien, je mesure 0mA. Ce qui ne m'a pas semblé anormal parce que le câble CN2 va jusqu'à la résistance sous le radiateur, du coup par logique, je me suis dit que j'allais plutôt débrancher le câble brun (phase), qui vient de l'alimentation et qui passe par l'interrupteur du radiateur entre-temps.
Est-ce que ma logique est bonne ? En tout cas mon multimètre, en étant réglé sur 200mA en courant alternatif m'a affiché 23.3. C'est normal le chiffre sous la virgule ? Je fois lire 23.3mA ou 233mA ?
Si la mesure de 23.3mA est juste, alors d'après Charly76 je dois changer le gros condensateur jaune ?
Si c'est bien ça, vous avez des sites sur lesquels trouver des condensateur de qualité adéquats ? J'ai vu Conrad revenir pas mal de fois.
Et si ça marche, je démonte le second radiateur en panne (pas forcément la place d'avoir des radiateurs démontés partout dans mon petit appart), et je prends 1 condensateur de plus pour le radiateur qui tient toujours mais peut-être pas pour longtemps !
- Fichiers joints
-
- IMG20240401194529.jpg (552.92 Kio) Vu 54 fois
-
- IMG20240315121011.jpg (744.02 Kio) Vu 55 fois
-
01 Avr 2024, 23:55
195 messages • Page 2 sur 2 • 1, 2
Retourner vers Pannes et réglages
Qui est en ligne
Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités
